WGC垂直安裝鼓形齒式聯軸器

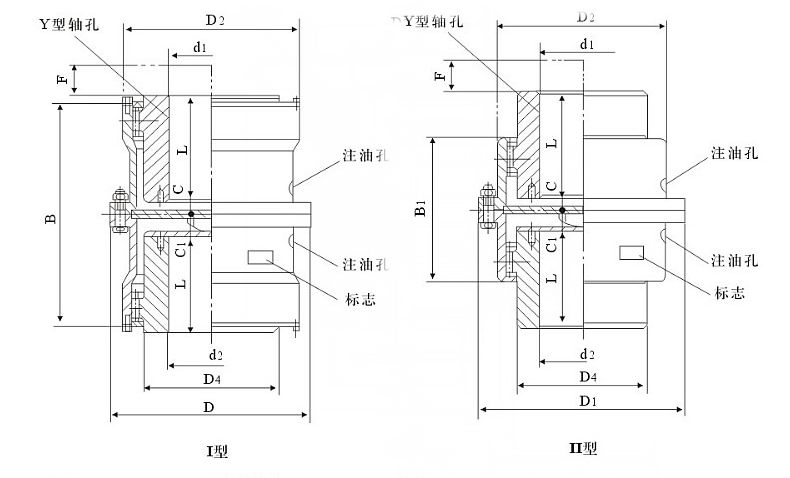

WGC垂直安裝鼓形齒式聯軸器用于設備的垂直軸連接，屬于鼓形齒式聯軸器的一種，不同的是普通鼓齒聯軸器用于橫向連接而WGC垂直安裝鼓形齒式聯軸器為縱向連接，另外WGC垂直安裝鼓形齒式聯軸器分為I型和II型兩種形式，I型為帶壓蓋型，優點在于拆卸壓板即可檢驗、更換外齒；缺點是制作工序復雜重量大價格高；II型為不帶壓蓋型，優點是價格便宜。
WGC垂直安裝鼓形齒式聯軸器相對于直齒聯軸器來說可允許更大的角位移，可提升齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命，具有角位移時沿齒寬的接觸狀態，由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。
WGC垂直安裝鼓形齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，WGC垂直安裝鼓形齒式聯軸器需在有良好和密封的狀態下工作。WGC垂直安裝鼓形齒式聯軸器同齒式聯軸器一樣徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動。
WG型--基本型；
WGP型--帶制動盤型，適用于與點盤式制動器配套；
WGZ型--帶制動輪型，適用于與瓦塊式制動器配套；
WGT型--接中間套型，適用于兩軸長距離聯接，許用轉速[n]取決于中間套的長度和質量，并應驗算臨界轉速；
WGC型--垂直安裝型，用于聯接垂直的兩軸線軸系傳動；
I型--密封端蓋為分離型，齒間距較大，可以允許較大的徑向位移，可與Y、J1、Z1型軸伸聯接；
   |
齒式聯軸器
齒式聯軸器
WGC垂直安裝鼓型齒式聯軸器
時間:20-06-01
齒式聯軸器
WGC垂直安裝鼓型齒式聯軸器
時間:20-06-01
|
WGC垂直安裝鼓形齒式聯軸器
WGC垂直安裝鼓形齒式聯軸器用于設備的垂直軸連接，屬于鼓形齒式聯軸器的一種，不同的是普通鼓齒聯軸器用于橫向連接而WGC垂直安裝鼓形齒式聯軸器為縱向連接，另外WGC垂直安裝鼓形齒式聯軸器分為I型和II型兩種形式，I型為帶壓蓋型，優點在于拆卸壓板即可檢驗、更換外齒；缺點是制作工序復雜重量大價格高；II型為不帶壓蓋型，優點是價格便宜。
WGC垂直安裝鼓形齒式聯軸器相對于直齒聯軸器來說可允許更大的角位移，可提升齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命，具有角位移時沿齒寬的接觸狀態，由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。
WGC垂直安裝鼓形齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，WGC垂直安裝鼓形齒式聯軸器需在有良好和密封的狀態下工作。WGC垂直安裝鼓形齒式聯軸器同齒式聯軸器一樣徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動。
WG型--基本型；
WGP型--帶制動盤型，適用于與點盤式制動器配套；
WGZ型--帶制動輪型，適用于與瓦塊式制動器配套；
WGT型--接中間套型，適用于兩軸長距離聯接，許用轉速[n]取決于中間套的長度和質量，并應驗算臨界轉速；
WGC型--垂直安裝型，用于聯接垂直的兩軸線軸系傳動；
I型--密封端蓋為分離型，齒間距較大，可以允許較大的徑向位移，可與Y、J1、Z1型軸伸聯接；
|
